В контексте оживления дискуссии вокруг возможного выхода США из Договора по открытому небу и рекордно высоких темпов роста затрат на вооружения в мире проблема ядерной безопасности в Евразии принимает особую актуальность. К тому же, в конце марта стало известно о планах США модернизировать свои ядерные бомбы, размещаемые в Европе. О том, какие задачи призваны решать эти снаряды и что они собой представляют, а также об истории их появления в регионе читайте в статье директора Центра исследований стран Балтийского региона Института региональных исследований Балтийского федерального университета им. И. Канта Юрия Зверева.

За пугающими новостями о пандемии коронавируса с растущим числом инфицированных и жертв в зарубежных, а потом и в отечественных СМИ в конце марта этого года без особого шума проскочила информация, что осенью 2019 г. Германия на два дня оказалась свободной от ядерного оружия. В рамках модернизации все американские авиабомбы были тайно вывезены по воздуху из Германии в США[1] и после обновления программного обеспечения возвращены обратно на авиабазу Бюхель в Рейнланд-Пфальце.

Попутно с обнародованием этого факта выяснилось, что часть журналистов путает ядерные бомбы с ядерными ракетами, а кто-то даже решил, что в Германию уже приехали американские ядерные бомбы последней модификации, которые еще не пошли в серию. Попробуем разобраться, как на самом деле обстоит дело с американским тактическим ядерным оружием в Европе. Сегодня мы поговорим о том, как давно ядерное оружие США появилось в Европе, сколько его там было во времена «холодной войны» и сколько – в настоящее время, а также о том, что представляют собой американские ядерные авиабомбы, все еще остающиеся в Европе

История размещения американского ядерного оружия в Европе

Американское ядерное оружие появилось в Европе в самом начале 1950-х гг. 11 июня 1950 г. президент США Гарри Трумэн распорядился перебросить в Великобританию 89 наборов (sets) неядерных компонентов ядерных авиабомб (корпусов или сборок (assemblies)) для подразделений Стратегического авиационного командования США, дислоцировавшихся там. К концу июля переброска была завершена. Однако сами ядерные «капсулы» (плутониевые и/или урановые сердечники (pits)) для этих бомб продолжали храниться в США. Конструкция тогдашних бомб предполагала, что в случае войны отдельно хранящиеся капсулы будут доставлены на авиабазы, погружены в бомбардировщики и уже на пути к целям в СССР в бомбоотсеках установлены в сборки, тем самым создав готовые к сбросу ядерные бомбы.

В сентябре 1954 г. в Великобритании появились уже и ядерные компоненты авиабомб США[2]. А в августе 1958 г. неядерные компоненты американского ядерного оружия были размещены во Франции.

В конце 1950-х гг. американские оружейники начали разрабатывать ядерные бомбы, в которых делящееся ядро (или капсула) с самого начала размещалась в корпусе бомбы, составляя с ней одно целое (их называли «wooden bombs» («деревянные бомбы») или «sealed pit» («запечатанный сердечник»)). Но бомбы со съемными капсулами продолжали выпускаться после их появления еще достаточно долго. Впрочем, из Франции неядерные компоненты американских ядерных бомб вывезли уже в январе-марте 1960 г.

В 1955-1963 гг. различные типы ядерного оружия США появились также в ФРГ, Италии, Турции, Нидерландах, Греции и Бельгии (таб. 1).

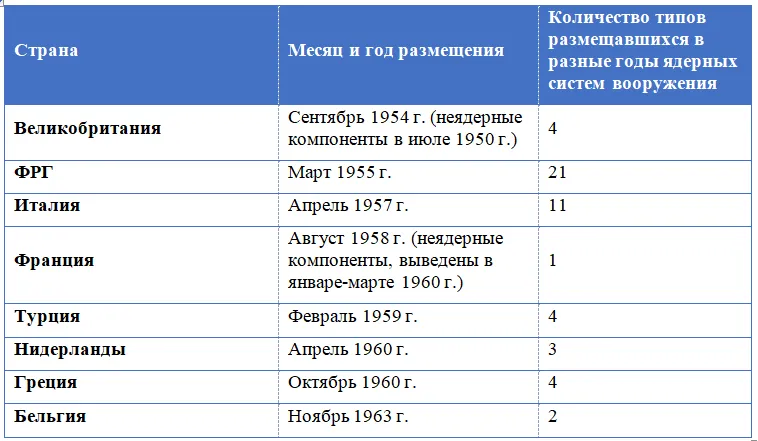

Таблица 1. Время появления ядерного оружия США в европейских странах.

Всего США в годы «холодной войны» разместили в Европе 24 типа ядерных систем оружия.

Этот список включал авиабомбы, ядерные мины, артиллерийские снаряды, боеголовки для зенитных ракет и ракет класса «воздух-воздух» и «воздух-земля», боеголовки для тактических баллистических ракет, а также для баллистических ракет малой и средней дальности и крылатых ракет наземного базирования, глубинные бомбы) (таб. 2). Наиболее разнообразный арсенал оказался в ФРГ, где была в разное время представлена 21 ядерная система оружия.

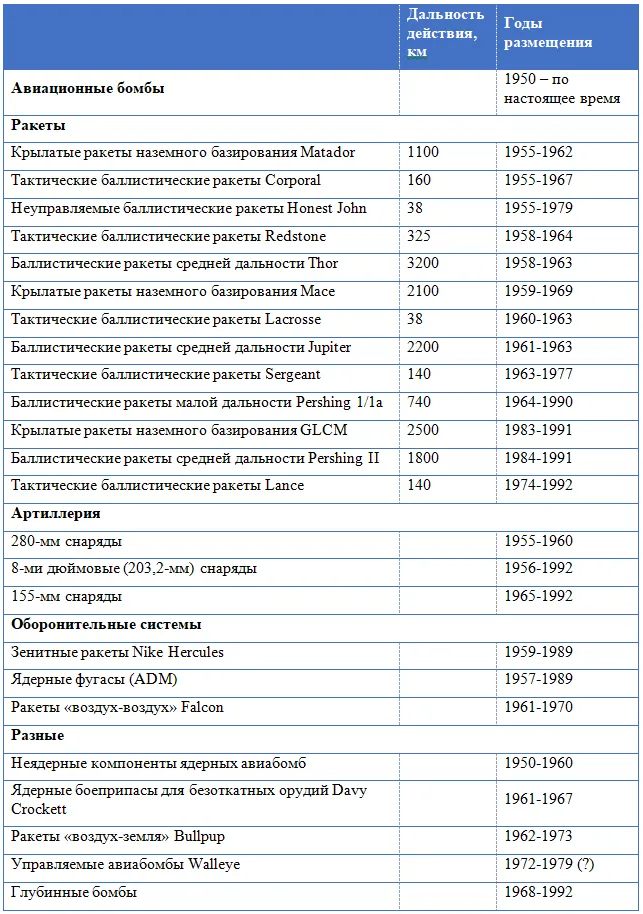

Таблица 2. Ядерные системы вооружения США в Европе.

Численность единиц американского ядерного оружия в Европе, увеличившись с более чем 100 до примерно 3000 в 1955-1960 г., затем удвоилась к 1965 г. до 6000 боеголовок и достигла пика в 1971 г. Тогда их было около 7300 единиц, причем около половины размещались в ФРГ. Уже к концу 1970-х гг. количество ядерных боеголовок США в Европе уменьшилась примерно до 6000. Затем, после снятия в 1980-х гг. с вооружения нескольких устаревших систем и уничтожения в соответствии с Договором о ракетах средней и меньшей дальности (ДРСМД) между СССР и США 1987 г. баллистических ракет средней дальности (БРСД) Pershing II и крылатых ракет наземного базирования (КРНБ) GLCM их осталось около 4000.

27 сентября 1991 г. президент США Джордж Буш заявил, что США в одностороннем порядке выводят на территорию США для последующего демонтажа и уничтожения изо всех других стран мира (в т.ч. из Европы) все тактические ядерные боезаряды, используемые для вооружения средств доставки наземного базирования (ядерные артиллерийские снаряды и боеголовки для тактических ракет Lance). С вооружения также снимались все тактические ядерные средства надводных боевых кораблей и подводных лодок, а также глубинные ядерные бомбы морской авиации, которые должны были складироваться на территории США с последующим уничтожением примерно половины их количества. По итогам этого решения в семи европейских странах (Бельгии, Великобритании, Германии, Греции, Италии, Нидерландах и Турции) осталось около 1400 американских ядерных авиабомб свободного падения. Из-за распада СССР и изменения международной обстановки их число в 1991-1993 гг. сократилось до 700, а в 1994 г. президент США Билл Клинтон принял решение о дальнейшем уменьшении этого количества до 480.

В 2001 г. все американские ядерные авиабомбы были вывезены из Греции (они размещались там на авиабазе Араксос). Затем ядерные авиабомбы США покинули в 2005 г. авиабазу Рамштайн в Германии и в 2006 г. полностью – Великобританию, где до этого оставались только на авиабазе Лейкенхит. Примерно в 2005 г. вернулись в США и ядерные бомбы, которые были в 1995 г. перемещены с турецких авиабаз Акинчи (с 2016 г. – Мюртед) и Балыкесир на американскую авиабазу Инджирлик в той же Турции. В итоге к 2007 г. в Европе осталось порядка 200 американских ядерных авиабомб, количество которых затем дополнительно сократилось с уменьшением их числа на авиабазах Авиано и Инджирлик в 2015 г. примерно до 150[3] (рис.1).

Рис. 1. Ядерное оружие США в Европе 1954-2019. Hans M. Kristensen, Federation of American Scientists, 2019 [pdf]

Какие ядерные авиабомбы США размещены в Европе сейчас?

Единственным ядерным оружием США, остающимся в Европе, являются тактические (нестратегические) термоядерные авиационные бомбы B61. Программа разработки B61 была начата в октябре 1961 г. в знаменитой Лос-Аламосской лаборатории ((LASL/LANL) (штат Нью-Мексико), создавшей первую в мире ядерную бомбу. Была поставлена задача создать легкую и компактную и, в то же время, достаточно мощную (более 100 килотонн (кт)) бомбу, которая могла бы быть подвешена под крылом любых истребителей или истребителей-бомбардировщиков ВВС и ВМС США.

18 января 1963 г. новая бомба получила название TX-61 ((Test/Experimental). 20 августа того же года начались ее баллистические испытания со сбросом с самолетов (без подрывов ядерного заряда) на полигоне Тонопа (штат Невада). Подземные ядерные испытания заряда новой бомбы проходили на полигоне в Неваде в 1963-1968 гг., дата первого взрыва в открытых источниках не указывается. В мае 1965 г. начались работы по подготовке технологии производства бомбы, получившей название B61. Первая бомба модификации B61-0 качества резерва военного времени была выпущена в октябре 1966 г. и 21 декабря того же года передана Комиссии по атомной энергии (КАЭ) США.

В январе 1967 г. бомбы B61-0 поступили в серийное производство на заводе КАЭ Burlington Atomic Energy Commission Plant (BAECP) в г. Берлингтон (штат Айова). Затем к производству B61 подключился также завод КАЭ Pantex Plant около г. Амарилло (штат Техас). После закрытия в 1975 г. завода в Берлингтоне вся окончательная сборка бомб B61 была сосредоточена на Pantex Plant.

Всего было разработано 13 модификаций (вариантов) бомбы B61 (от B61-0 до B61-12), из которых девять были прияты на вооружение и одна готовится сейчас к производству и принятию на вооружение. Всего было заново серийно выпущено 3155 ядерных авиабомб модификаций B61-0/-1/-2/-3/-4/-5/-10[4]. Бомбы модификации B61-7 (600 единиц) появились в результате переделки ранее выпущенных бомб B61-1. Еще 50 бомб противобункерной модификации B61-11 были позднее переделаны из бомб B61-7.

К настоящему времени на вооружении нестратегической авиации осталось две модификации бомбы B61 – B61-3 и B61-4 (обе приняты на вооружение в 1979 г. и производились в 1979-1989 гг.)[5].

Бомбы имеют переменную мощность заряда[6] (B61-3 – 0,3 кт, 1,5 кт, 60 кт и 170 кт (самая мощная тактическая авиабомба этого семейства), B61-4 – 0,3 кт, 1,5 кт, 10 кт и 50 кт (ранее называлась цифра 45 кт))[7].

По данным из открытых источников бомба B61 представляет собой термоядерный, то есть двухступенчатый (двухфазный), ядерный боеприпас, основанный на принципе радиационной имплозии.

В первой фазе происходит взрыв оружейного плутония-239, мощность которого бустеризуется впрыскиванием небольшого количества (граммов или десятков грамм) дейтериево-тритиевой смеси[8]. Плутониевое ядро окружено бериллиевым отражателем, который хорошо отражает нейтроны обратно в делящийся материал, где они вызывают дополнительные деления. Первая ступень также содержит алюминий и уран.

Во второй фазе часть рентгеновского излучения от взрыва атомного заряда-инициатора посредством радиационной имплозии обеспечивает детонацию отдельно расположенного термоядерного горючего (дейтерид лития-6).

И первичный, и вторичный заряды окружены оболочкой (тампером) из ораллоя (высокообогащенного урана).

Для инициации цепной реакции деления плутония в B61 применяется взрывчатое вещество PBX-9502[9], которое малочувствительно к механическим и тепловым воздействиям. Это снижает риск его детонации и последующего рассеивания плутония при авариях.

Бомбы B61-3/-4 оснащены наиболее современным вариантом электронной системы безопасности PAL (Permissive Action Link) Cat F, предусматривающей для их активации ввод 12-значной кодовой последовательности через установленную на самолете-носителе систему AMAC (Aircraft Monitoring and Control). Количество попыток ввода ключа ограничено (если количество введенных неправильных ключей превышает установленный лимит, то система блокируется, а электрические цепи саморазрушаются, выводя заряд из бомбы из строя[10]). Через эту же систему пилот может установить в полете желаемую мощность взрыва.

Бомба B61 весит в среднем около 340 кг, имеет диаметр корпуса около 34 см и длину около 3,6 м[11]. Из-за обтекаемой формы и серебристого цвета корпуса, а также из-за того, что в переговорах в ВВС США было запрещено использовать название нового оружия, ее стали называть «серебряной пулей». Это название часто используют и поныне (рис. 2).

Рис. 2. «Серебряная пуля» – термоядерная авиабомба B61 в Национальном музее ядерной науки и истории (Альбукерке, штат Нью-Мексико). Фото: Marshall Astor

Бомбы B61 можно нести и сбрасывать с внешней подвески при полете со сверхзвуковыми скоростями[12].

Они могут быть настроены на воздушный взрыв на большой высоте, воздушный взрыв на большой или средней высоте с задержкой со спуском на парашюте, наземный взрыв со сбросом с больших и средних высот, наземный взрыв со сбросом с больших и средних высот с задержкой со спуском на парашюте, а также на режим «laydown»[13].

Режим сброса и взрыва (наземный или воздушный) может быть установлен в полете в любое время перед сбросом через систему AMAC. Для подрыва в воздухе в носовом отсеке бомбы установлен двухканальный радиолокационный взрыватель, для наземного взрыва – два контактных пьезоэлектрических взрывателя.

После сброса бомбы с самолета-носителя на секунду включатся миниатюрные ракетные двигатели и она начинает вращаться вокруг собственной оси для стабилизации полета. Для замедления падения (в случае необходимости) первые модели бомб были оснащены нейлоновым парашютом диаметром около 5,2 м. В более поздних моделях перешли на парашюты из нейлона/кевлара диаметром около 7,3 м, выпускаемые с помощью газогенератора. Парашют позволяет очень быстро затормозить бомбу со сверхзвуковой скорости (всего за две секунды до скорости около 60 километров в час).

***

Вторая часть статьи будет посвящена тому, как и где именно хранятся американские ядерные авиабомбы в Европе, какие самолеты и ВВС каких стран готовятся к их применению. Кроме того, мы расскажем, что представляет собой программа создания новой американской тактической ядерной авиабомбы B61-12 и чем именно она опасна.

Юрий Зверев, директор Центра исследований стран Балтийского региона Института региональных исследований Балтийского федерального университета им. И. Канта

[1] Вероятно, на самолетах С-17 4-й эскадрильи 62-го транспортного авиакрыла с Объединенной базе Льюис-Маккорд (штат Вашингтоне), которая является единственным подразделением в ВВС США, имеющим право на воздушные транспортировки ядерного оружия.

[2] Она стала второй зарубежной страной, в которой были размещены и ядерные и неядерные компоненты американского ядерного оружия. Несколькими месяцами раньше (в мае 1954 г.) ядерные и неядерные компоненты авиабомб США были размещены в Марокко на авиабазах, использовавшихся бомбардировщиками средней дальности B-47 Stratojet САК ВВС США.

[3] Все цифры, касающиеся, количества бомб на отдельных базах и в отдельных европейских странах и вообще их наличия – оценки зарубежных экспертов, наиболее авторитетным из которых, по моему мнению, является директор Проекта ядерной информации Федерации американских ученых датчанин Ханс М. Кристенсен (Hans M. Kristensen). Официальная политика Министерства обороны США в этом вопросе состоит в том, «чтобы не подтверждать и не опровергать наличие или отсутствие ядерного оружия в каком-либо общем или конкретном месте».

[4] При этом бомбы модификации B61-10 были сделаны путем модификации ядерных боевых частей W85 баллистических ракет средней дальности (БРСД) Pershing II, снятых с вооружения после подписания советско-американского Договора о ракетах средней и меньшей дальности в 1987 г. Особых сложностей это не представляло, так как боеголовка W85 была в свое время создана на основе бомбы B61-4.

[5] Кроме того модификации B61-7 (мощностью от 19 до 350 кт) и 61-11 (400 кт) состоят на вооружении стратегической авиации США. Их носителями являются малозаметные («Стелс») бомбардировщики B-2 Spirit.

[6] Так называемая «dial-a-yield» или DAY бомба.

[7] Для сравнения – ядерная авиабомба Mk-I «Little Boy» («Малыш»), сброшенная на Хиросиму имела тротиловый эквивалент 15 кт.

[8] При бустеризации в ходе термоядерной реакции синтеза образуются дополнительные нейтроны, которые способствуют более эффективному использованию делящегося вещества (плутония) и многократному росту энергетического выхода от реакции деления. А варьирование объема газовой смеси в заряде позволяет регулировать мощность взрыва бомбы.

[9] Пластифицированный 95% триаминотринитробензол (ТАТБ).

[10] После этого ее можно восстановить только на заводе-изготовителе.

[11] У разных модификаций размеры и вес могут несколько отличаться.

[12] На испытаниях бомбы сбрасывались на скоростях до 1,2 скорости звука (М). А максимальная скорость самолета-носителя в полете может быть до 2 М.

[13] Сброс с минимальной высоты (до 15 футов (около 4,5 м)) с использованием парашюта для быстрого замедления падения и с задержкой взрыва, что дает самолету-носителю время покинуть зону поражения. При этом бомба приземляется, без разрушения корпуса, и лежит некоторое время (30 или 80 секунд в зависимости от установленного замедления), прежде чем взорваться.
