Что такое программа «Нарев»
Программа Narew («Нарев») предусматривает принятие на вооружение нового многоканального зенитного ракетного комплекса (ЗРК) малой дальности для замены модернизированных, но уже устаревших советских ЗРК 2K12М3 «Куб» и 9К33М2 «Оса-АК/АКМ» и «Оса-П», состоящих на вооружении Сухопутных войск Польши.
Аналитическая и концептуальная фаза программы Narew началась в 2014 г. 11 декабря того же года в составе польской государственной оборонно-промышленной группы PGZ был создан Консорциум PGZ-Narew из 11 компаний – Polska Grupa Zbrojeniowa S.A. (лидер), Huta Stalowa Wola S.A. (Сталёва-Воля), Jelcz sp. z o.o. (Ельч-Лясковице), Mesko S.A. (Скаржиско-Каменна), Ośrodek Badawczo-Rozwojowy Centrum Techniki Morskiej S.A. (Гдыня), PCO S.A. (Варшава), PIT-Radwar S.A. (Варшава), Wojskowe Zakłady Łączności nr 1 S.A. (Зегже Полудневе), Wojskowe Zakłady Uzbrojenia S.A. (Грудзёндз), Wojskowe Zakłady Elektroniczne S.A. (Зелёнка) и Zakłady Mechaniczne Tarnów S.A. (Тарнув).
В июне 2024 г. правительство Польши решило рекапитализировать все эти компании. На эти цели будет выделено 3 888,11 млн злотых. Финансирование, разделенное на 7 этапов, началось в 2024 г. и закончится в 2030 г. Деньги поступают из Фонда капитальных вложений. Они будут использоваться, например, для расширения и модернизации заводов, а также увеличения производственного, сервисного и научно-исследовательского потенциала. В 2024 г. компании и группы PGZ-Narew уже получили 478 млн злотых. Большая часть финансирования, 261 млн злотых, досталась компании PCO S.A., отвечающей за производство оптоэлектроники для армии. Компания Wojskowe Zaklady Elektroniczne S.A. получила более 67,5 млн злотых, 150 млн злотых было передано Wojskowe Zakłady Łączności nr 1 S.A.
На аналитическом и концептуальном этапе программы Narew были проанализированы и оценены различные потенциальные ракетные предложения, в том числе американские ракеты AMRAAM (усовершенствованная ракета средней дальности «воздух-воздух»), французские VL MICA (Missile d'Interception et de Combat Aérien), британские CAMM (Common Anti-Air Modular Missile) и израильские Barak, Python и Derby.
Первоначально планировалось закупить 11 батарей ЗРК Narew к 2022 г. и затем еще 8 в 2023-2026 гг. Затем в связи с формированием новой 18-й механизированной дивизии планы закупок были увеличены до 23 батарей (министр национальной обороны Мариуш Блащак подписал заявку на их приобретение 29 апреля 2021 г.).
7 сентября 2021 г. Консорциум PGZ-Narew подписал рамочное соглашение с Инспекцией по вооружению на поставку 23 батарей ЗРК Narew (46 комплектов/огневых частей). Это был не контракт на поставку, а предварительное соглашение, определяющее условия выдачи и выполнения исполнительных поручений. Детали, включая финансовые вопросы, должны были включать исполнительные соглашения. Вопрос о поставке системы боевого управления не рассматривался, поскольку для ЗРК Narew (как и для ЗРК средней дальности по программе Wisła) была выбрана американская интегрированная система боевого управления ПВО и ПРО IBCS (Integrated Air and Missile Defense Battle Command System).
В ноябре 2021 г. Инспекция по вооружению предоставила министру национальной обороны рекомендации по выбору ракеты, среди которых было предложение компании MBDA UK, то есть ракеты CAMM, которым был присвоен статус «первого приоритета». В конечном счете именно они и были выбраны для программы Narew.
ЗРК Narew войдут в состав зенитных полков Сухопутных войск (заменив комплексы «Куб» и частично «Оса»), 3-й ракетной бригады ПВО ВВС (вместе с ЗРК PATRIOT, закупаемыми по программе Wisła) и наземных частей ПВО ВМС (два дивизиона). С учетом того, что в Сухопутных войсках Польши началось формирование пятой и шестой по счету дивизий (1-й дивизии пехоты легионов и 8-й пехотной дивизии Армии Крайовой) можно ожидать дополнительных закупок ЗРК Narew для оснащения зенитных полков этих соединений.
Mała Narew – первый этап программы
Первые ЗРК Narew Польша первоначально планировала получить только в 2026 г., но начало СВО на Украине в феврале 2022 г. резко ускорило программу. Уже 14 апреля 2022 г. Мариуш Блащак утвердил контракт на сумму 1,65 млрд злотых брутто на закупку первых двух огневых частей ЗРК Narew (одной батареи), оснащенных зенитными управляемыми ракетами (ЗУР) CAMM (Common Anti-Air Modular Missile) производства британского филиала MBDA UK европейского консорциума MBDA. Этот переходный этап программы Narew получил название Mała Narew («Малый Нарев»).
Каждая огневая часть по программе Mała Narew включает три пусковых установки (ПУ) iLauncher с восемью ЗУР CAMM в контейнерах на каждой на шасси польских автомобилей Jelcz P882.57 T21 TS DOW (рис. 1), две транспортно-заряжающие машины на шасси Jelcz P842D.43, польскую автоматизированную систему управления огнем (АСУ) Zenit-M на шасси Jelcz 442.32 и польскую мобильную РЛС Soła-М, модернизированную для взаимодействия с британскими ПУ и ракетами на шасси польского бронеавтомобиля Żubr MMSR (рис. 2).
Рис. 1. Пусковая установка iLauncher на шасси грузовика большой грузоподъёмности 8х8 Jelcz P882.57 T21 TS DOW ЗРК Mała Narew. Фото: Минобороны Польши.
Рис. 2. Конфигурация огневой части ЗРК Mała Narew. Источник: Radosław Ditrich / obserwatorgospodarczy.pl. Надписи на изображении: iLauncher (CAMM) – ПУ iLauncher с ЗУР CAMM; wóz dowodzenia – командно-штабная машина с АСУ Zenit-M; pojazd transportowo-zaladowczy – транспортно-заряжающая машина (ТЗМ); radar Soła – РЛС Soła-М; Jelcz – автомобильное шасси польского производства; Żubr – бронемашина польского производства. Примечание внизу картинки: «Целевая конфигурация ЗРК Narew будет другой».
ЗУР CAMM (Common Anti-Air Modular Missile)[1] (рис. 3) – ракета, разработанная британским подразделением MBDA UK европейской компании по производству ракетных систем MBDA по заказу Министерства обороны Великобритании на базе УР класса «воздух-воздух» AIM-132 ASRAAM. Она удовлетворяет потребности как Сухопутных войск, так и ВМС[2] и является модульной. Отдельные варианты ракеты имеют много общих элементов и отличаются лишь некоторыми узлами или секциями.
ЗУР имеет небольшой размер (длина 3,2 м, диаметр 166 мм, масса 99 кг), что позволяет установить на сравнительно легкую ПУ iLauncher восемь контейнеров с ракетами, для замены которых не требуются тяжелые краны. Боевая часть – осколочно-фугасная с ударным и неконтактным взрывателями.
Рис. 3. Зенитная управляемая ракета CAMM. Фото: MBDA.
Ракеты CAMM могут быть использованы против самолетов, вертолетов, крылатых ракет, БПЛА и высокоточных боеприпасов. Они запускаются вертикально методом «мягкого вертикального пуска» (Soft Vertical Launch / SVL, его еще называют «холодным стартом»)[3]. Маршевый двигатель ракеты включается только после ее выброса из транспортно-пускового контейнера на высоту 24-30 метров с помощью специального пневмопоршня.
Вертикальный пуск позволяет атаковать цели на 360 градусов вокруг пусковой установки и перехватывать цели в зените («мёртвой воронке») над позицией ЗРК. Метод холодного старта примерно на 25% более энергоэффективен, чем горячий старт, с точки зрения дальности и скорости запускаемой ракеты. Пуск ЗУР CAMM не сопровождается газовой струей, отходящей из пусковой установки, а значит, пусковая установка легко маскируется, а ультрафиолетовая и инфракрасная сигнатура запущенных ракет CAMM намного ниже, чем у «горячих» конкурентов, что затрудняет определение местоположения пусковой установки. «Холодный старт» также облегчает выбор стартовых позиций – их, например, можно организовать в лесу (без риска возникновения пожаров) или между зданиями.
В рамках предстартовой процедуры ракета получает координаты точки встречи с целью и по прибытии туда (с помощью инерциальной навигационной системы) обнаруживает атакуемый воздушный объект собственной активной радиолокационной головкой самонаведения (АРГСН). Также возможна коррекция полета по каналу двустороннего обмена данными с пусковой установкой. Таким образом ракета может действовать по принципу «выстрелил и забыл»[4]. Это дает возможность одновременно обстреливать несколько целей, что особенно выгодно при отражении массированной воздушной атаки, осуществляемой одновременно с разных направлений и высот (в этом помогает и вертикальный пуск).
ЗУР семейства CAMM не нужна специализированная РЛС наведения. Поэтому можно свободно составлять систему ПВО с ракетами CAMM и их модификациями, используя различные типы и виды радиолокационных станций. Максимальная дальность стрельбы ракеты CAMM – более 25 км, максимальная высота поражения цели – более 10 км. ЗУР имеет очень короткую минимальную эффективную дальность поражения цели – менее 1 км. Максимальная скорость ракеты в 3 раза превышает скорость звука.
В начале октября 2022 г. 18-й зенитный полк 18-й механизированной дивизии (Замосць, Люблинское воеводство) получил первую огневую часть ЗРК Narew. Вторая огневая часть поступила в сентябре 2023 г. во 2-й зенитный дивизион (Эльблонг, Варминьско-Мазурское воеводство) 15-го Голдапского зенитного полка 16-й Поморской механизированной дивизии. Первые стрельбы ЗРК Mała Narew состоялись 22 июня 2023 г. на Центральном учебном полигоне ВВС (CPSP) в Устке (Поморское воеводство).

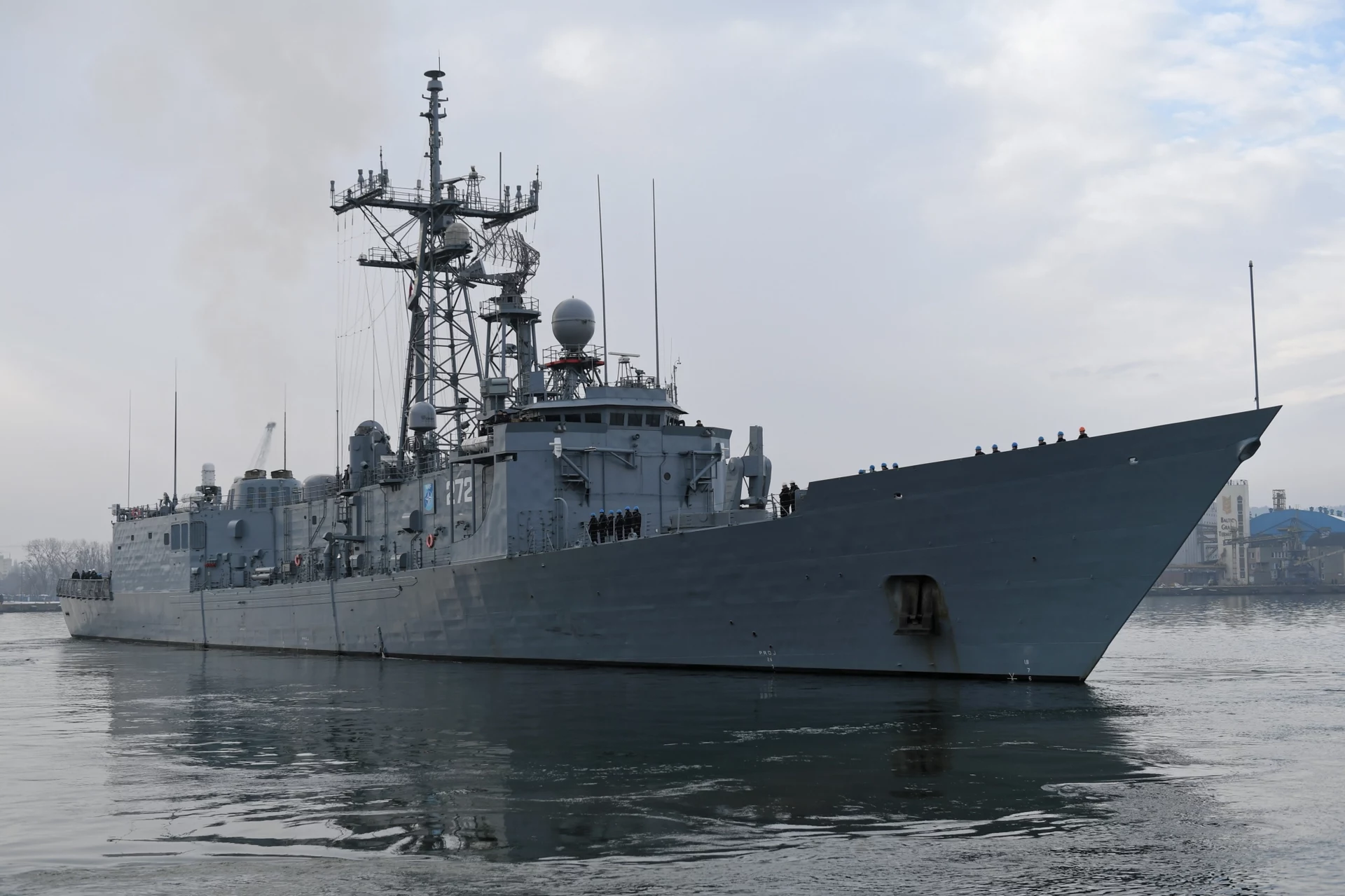

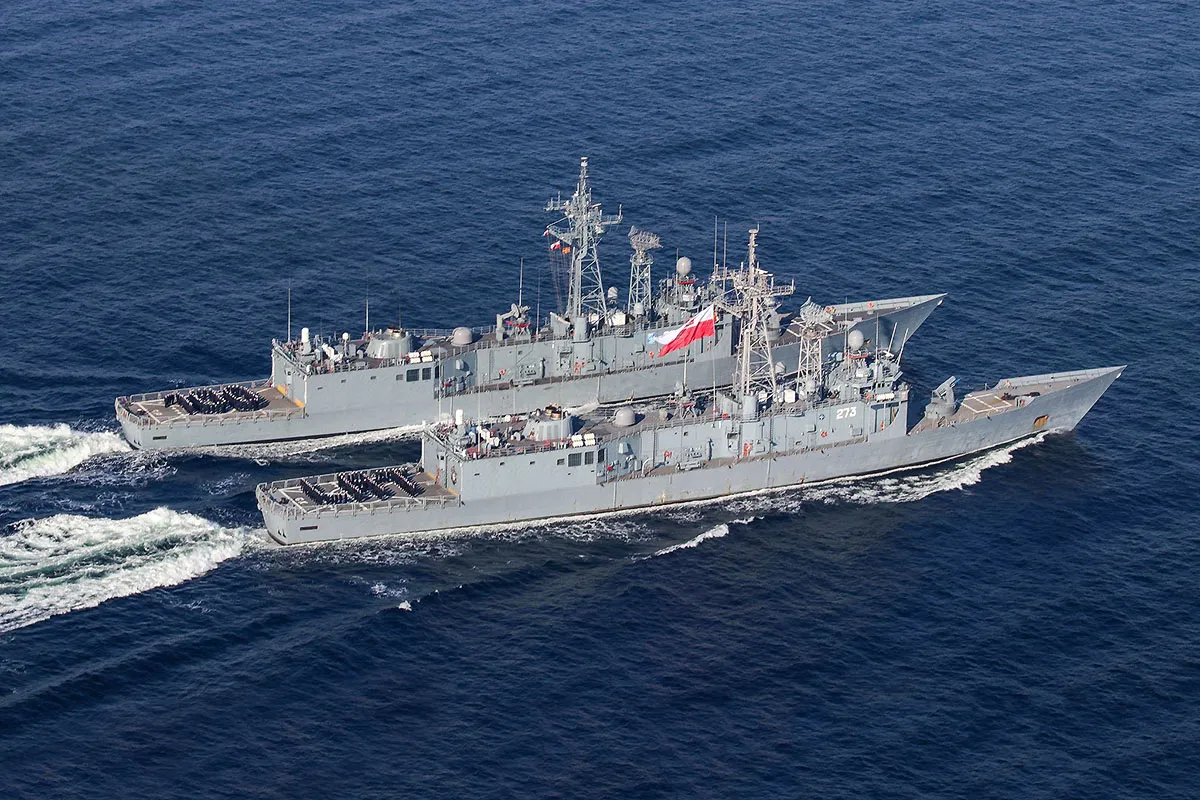

Mała Narew – первая система в польской ПВО, использующая западные огневые средства (за исключением двух ракетных фрегатов типа Oliver H. Perry в ВМС Польши) и первая новая зенитно-ракетная система, не считая систем ближнего действия, принятая на вооружение Войска Польского за последние 36 лет.
Крупнейший проект модернизации в истории ВС Польши
Программа противовоздушной и противоракетной обороны Narew является крупнейшим проектом модернизации в истории Вооруженных сил Польши. Ее стоимость оценивается в несколько десятков миллиардов злотых.
5 сентября 2023 г. между Агентством по вооружению и Консорциумом PGZ-Narew был подписан контракт на сумму около 24,8 млрд злотых (около $4,85 млрд) на поставку в 2027-2035 гг. более тысячи ЗУР CAMM-ER (рис. 4) разработки и производства британского отделения MBDA UK европейского ракетного консорциума MBDA. Контракт также предполагает передачу технологий, обеспечивающую возможность производства заказанных ракет в Польше, а также широкий пакет обучения и логистики.
Рис. 4. Зенитная управляемая ракета CAMM-ER. Фото: MBDA.
ЗУР CAMM-ER (Common Anti-air Modular Missile – Extended Range) – модификация ЗУР CAMM с увеличенной дальностью. Она отличается увеличенными размерами (длина 4,2 м, диаметр 190 мм) и массой (160 кг), добавлением к корпусу дополнительных аэродинамических управляющих поверхностей, а также новым ракетным двигателем итальянской компании Avio. Максимальная дальность стрельбы составляет более 45 км, максимальная высота поражения цели – 20 км.
Несмотря на более крупные размеры, ракеты CAMM-ER могут устанавливаться на ту же пусковую установку, что и ракеты CAMM. Все прочие описанные выше особенности ЗУР CAMM относятся и к модификации CAMM-ER. Первые ракеты CAMM-ER поступили в Польшу 6 ноября 2024 г.
Второй заключенный 5 сентября 2023 г. контракт на сумму 29,2 млрд злотых (около $5,7 млрд) предусматривает поставку Консорциумом PGZ-Narew в 2027-2035 гг. 138 пусковых установок iLauncher, адаптированных для использования ракет CAMM-ER и взаимодействия с интегрированной системой боевого управления ПВО и ПРО IBCS. Пусковые установки, разработчиком и производителем которых также является MBDA UK, после передачи технологий будут производиться в Польше и монтироваться на шасси Jelcz P882.57 (8×8).
Заказанными 138 ПУ будут оснащены 23 батареи (46 огневых частей) ЗРК малой дальности Narew. В каждой огневой части – по 3 пусковые установки iLauncher с 8 контейнерами с ракетами CAMM-ER на каждой, две транспортно-заряжающие машины, перспективная польская РЛС Sajna c активной фазированной антенной решеткой (АФАР) и командный пункт польской разработки. Все элементы ЗРК Narew монтируются на шасси польских военных автомобилей Jelcz P882.57 (колесная формула 8×8), кроме РЛС комплекса, установленной на польском шасси Jelcz P112.57 (колесная формула 10x10) (рис. 5).
Рис. 5. Конфигурация огневой части ЗРК Narew. Источник: Radosław Ditrich / obserwatorgospodarczy.pl. Надписи на картинке: iLauncher (CAMM) – ПУ iLauncher с ЗУР CAMM-ER; ICBS – интегрированная система боевого управления ПВО и ПРО (Integrated Air and Missile Defense Battle Command System); pojazd transportowo-zaladowczy – транспортно-заряжающая машина (ТЗМ); wóz dowodzenia – командно-штабная машина; radar Sajna – РЛС Sajna польского производства; SPL – система пассивной локации PET/PCL польского производства; Jelcz – автомобильное шасси польского производства. Примечание внизу картинки: «Конфигурация ЗРК Narew может быть изменена».
7 ноября 2023 г. Polska Grupa Zbrojeniowa (PGZ) S.A. в качестве руководителя Консорциума PGZ-Narew подписала промышленное соглашение с MBDA UK на поставку компонентов ракет CAMM-ER и пусковых установок iLauncher для наземной системы ПВО малой дальности Narew и передачe технологий и знаний по их производству. Стоимость этого контракта превышает 4 млрд фунтов стерлингов (более 20,4 млрд злотых).
Это крупнейшее соглашение в истории PGZ S.A., в котором иностранное лицо выступает субподрядчиком и поставщиком технологий для компаний польской оборонной промышленности. На его основе отдельные компании Консорциума PGZ-Narew получат возможность производить ключевые элементы ракет CAMM-ER и пусковых установок iLauncher, а также получат от MBDA UK компоненты этих ракет и пусковых установок, необходимые для выполнения двух контрактов стоимостью 54 млрд злотых, заключенных Консорциумом PGZ-Narew 5 сентября 2023 г. с Агентством по вооружению на поставку ракет CAMM-ER и пусковых установок iLauncher для Войска Польского.
Соглашение предусматривает комплексную передачу технологий ракеты CAMM-ER, благодаря чему можно будет производить в Польше пусковую установку с линией передачи данных и сами ракеты (включая активные радиолокационные головки наведения). Финансовая доля польской промышленности в производстве более 1000 ракет CAMM-ER и более 100 пусковых установок iLauncher составит примерно 54% чистой стоимости заказа (44 млрд злотых чистой стоимости контракта от 5 сентября 2023 г. минус 20,4 млрд злотых от стоимости контракта субподряд).
Окончательное участие польской промышленности в реализации программы Narew в последующие годы будет все выше и выше, с подписанием последующих соглашений о ее реализации, поскольку они будут подписаны главным образом с польской промышленностью. Речь идет, в частности, о поставках РЛС Sajna и P-18PL, системы пассивной локации SPL, мобильных узлов связи MCC, контейнерных кабин управления и разведывательных машин с мачтой и оптико-электронной головкой.
Заключение
Программа Narew имеет ключевое значение для ВС Польши, поскольку эта система будет защищать как группировки Сухопутных войск, так и важные объекты, например, базы ВВС, от таких средств воздушного нападения, как пилотируемые боевые самолеты, вертолеты, крылатые ракеты, планирующие бомбы и другие виды высокоточных боеприпасов, а также разведывательно-ударные беспилотные авиационные комплексы.
Однако ЗРК Narew не смогут поражать российские самолеты-носители авиабомб с универсальными модулями планирования и коррекции (УМПК), поскольку, согласно открытым источникам, дальность применения таких бомб составляет не менее 50-60 км, а максимальная дальность поражения ЗУР CAMM-ER – только 45 км. Существенно выше, чем дальность ракет CAMM-ER, и максимальная дальность пуска российских ракет «воздух -РЛС» Х-31П, Х-31ПД, Х-31ПК и Х-58УШКЭ, предназначенных для борьбы с ЗРК – от 110 до 250 км[5].
В то же время в Польше отмечают, что без защиты системы малой дальности не будут в полной мере эффективны другие элементы ПВО, прежде всего ЗРК PATRIOT, закупаемые по программе Wisła. Благодаря использованию интегрированной системы боевого управления ПВО и ПРО IBCS Wisła и Narew де-факто станут одной интегрированной системой ПВО. Они смогут действовать вместе, используя все доступные источники информации о воздушной обстановке (радары LTAMDS и Sajna, станции дальнего обнаружения P-18PL, а в перспективе – возможно, и истребители F-35).
Благодаря этому появится возможность выбирать наиболее выгодные средства противодействия для борьбы с каждой целью – те цели, которые могут быть уничтожены более дешевыми ракетами CAMM-ER, будут уничтожаться именно ими, чтобы сохранить более дорогие ракет PAC-3 MSE для борьбы с самыми сложными целями, такими как аэробаллистические ракеты «Искандер» и «Кинжал».
Программа Narew во многих отношениях – самое масштабное и сложное предприятие в истории, предпринятое польской оборонной промышленностью в сотрудничестве с зарубежными партнерами. Внедрение ракет CAMM в состав польской системы ПВО не только обеспечит безопасность «ближней» зоны, но и позволит Польше выпускать собственные зенитные ракеты с активной радиолокационной головкой наведения[6]. При этом ракеты CAMM в трех модификациях будут использоваться в ЗРК всех трех эшелонов новой польской ПВО – Pilica+, Mała Narew/Narew и Wisła (PATRIOT).
Система Narew будет иметь польские элементы управления и связи, радиолокационные станции и транспортные средства. Ожидается, что переданные Польше концерном MBDA знания и технологии позволят ей в будущем самостоятельно или совместно с иностранными партнерами разрабатывать новые ЗУР.
Юрий Зверев, кандидат географических наук, директор Центра зарубежного регионоведения и страноведения Института геополитических и региональных исследований Балтийского федерального университета им. Иммануила Канта
[1] Единая модульная зенитная ракета.
[2] Первоначально в программе CAMM стремились обеспечить возможности запуска ЗУР с суши, моря и воздуха, но было сочтено более эффективным вместо этого разработать ракету CAMM для использования только на суше и на море.
[3] ЗУР семейства CAMM – единственные западные зенитные ракеты, использующие такой метод пуска.
[4] Хотя и имеет возможность получения обновленных данных о положении цели во время полета.
[5] Вооружение и военная техника России. М.: Издательство АО «Щербинская типография», 2023. С. 358-360
[6] До этого Польша самостоятельно выпускала ракетное оружие с инфракрасным наведением (переносные зенитно-ракетные комплексы Grom и Piorun) и с лазерным наведением (по отраженному лучу или по лучу).
