Модернизация польской наземной ПВО и ПРО: программы «Пилица» и «Пилица+»

8 апреля в Минобороны Польши заявили о готовности организовать «логистическое обеспечение» перемирия на Украине. Одновременно там напомнили, что через польскую территорию поставляется 95% западной помощи Киеву. Это хорошо иллюстрирует истинную «миролюбивость» Варшавы, которая активно поднимает градус напряженности на границе с Россией и Беларусью в последние годы. Польша усиленно наращивает свою военную мощь, обновляя парк военной техники и инвестируя миллионы долларов в производство вооружений. «Евразия.Эксперт» представляет заключительную статью из цикла материалов, посвященных польской наземной ПВО/ПРО. Кандидат географических наук, директор Центра зарубежного регионоведения и страноведения Института геополитических и региональных исследований Балтийского федерального университета им. Иммануила Канта Юрий Зверев рассказывает о ее нижнем эшелоне – зенитных ракетно-артиллерийских комплексах сверхмалой и малой дальности «Пилица» и «Пилица+».

Разработка комплекса Pilica

История комплекса Pilica («Пилица»)[1] берет свое начало в 2006 г., когда группа специалистов Военно-технической академии имени Ярослава Домбровского (WAT) совместно с Командованием противовоздушной обороны ВВС Польши разработала первые наброски новой зенитной системы сверхмалой дальности для ПВО авиабаз. Такая система должна была характеризоваться высокой эффективностью в борьбе с низколетящими целями (БПЛА и крылатыми ракетами), способностью поддерживать высокий уровень готовности в течение длительного времени, небольшой численностью обслуживающего персонала, длительным сроком эксплуатации. Кроме того, польские военные хотели наделить ее возможностью транспортировки самолетами, функционирования в пассивном режиме (оптико-электронные датчики, волоконно-оптические соединения элементов системы) и способностью к взаимодействию с органами управления воздушным движением.

Проведенные анализы показали, что с учетом имеющихся технологий, единственная польская система вооружения, на базе которой было возможно создание нового решения, отвечающего этим требованиям – зенитный ракетно-артиллерийский комплекс (ЗРАК или PSR-A по-польски) ZUR-23-2KG Jodek-G, поступивший на вооружение польской армии в 2002 г. (рис. 1). Вооружение комплекса состоит из спаренных 23-мм советских автоматических пушек 2А14[2], производимых в Польше по лицензии компанией Zakłady Mechaniczne Tarnów S.A. (Тарнув, Малопольское воеводство) и двух пусковых установок переносных зенитных ракетных комплексов (ПЗРК) Grom польской разработки, выпускаемых компанией Mesko S.A. (Скаржиско-Каменна, Свентокшиское воеводство).

Рис. 1. Зенитный ракетно-артиллерийский комплекс ZUR-23-2KG Jodek-G. Фото: Łukasz Pacholski.

Планируемая к разработке самоходная огневая установка получила наименование ZUR-23-2SP Jodek-SP (рис. 2).

Рис. 2. Самоходная огневая установка ZUR-23-2SP Jodek. Фото: Минобороны Польши.

Первоначальные работы в 2007-2009 гг. выполнялись в рамках трех опытно-конструкторских работ: «Разработка комплексной системы управления огнем зенитного взвода авиабазы с комплексами ZUR-23-2KG и прицелами CP-1SP», «Аппаратура обеспечения процесса управления огнем (AWPKO) в системе ПВО объектового назначения» (на основе предварительных тактико-технические требования к 23-мм зенитному ракетному комплексу малой дальности системы Pilawa (ZUR-23-2SP)) и «Синтез системы управления огнем зенитного артиллерийского комплекса».

Осенью 2010 г. был создан консорциум, лидером которого стала Военно-техническая академия (WAT) (Варшава), а членами – Научно-исследовательский и опытно-конструкторский центр механического оборудования (OBR Sprzętu Mechanicznego Sp. z o. o.) (Тарнув, Малопольское воеводство) и Bumar Sp. z o. o. (Варшава). Он взял на себя реализацию опытно-конструкторского проекта под названием «Зенитный ракетно-артиллерийский комплекс малой дальности для системы защиты авиабазы Pilica». Стоимость проекта, финансируемого Министерством науки и высшего образования, составила 8 млн злотых.

Работы проводились в период с декабря 2010 по июнь 2013 гг. Их целью было разработать, среди прочего, демонстрационный образец огневой установки Jodek-SP, испытания которой на Центральном учебном полигоне ВВС (CPSP) в Устке прошли в августе 2012 г. Разработанный демонстрационный образец затем был оснащен временной оптико-электронной головкой PCO ZMO-2 Horus.

Среди событий, произошедших в 2012 г., следует отметить принятие в декабре нового «Плана технической модернизации на 2013–2022 годы», в котором было оговорено намерение приобрести шесть батарей PSR-A Pilica, а также подписание компанией ZM Tarnów SA контракта на сумму 22,5 млн злотых с Министерством государственного казначейства на «Внедрение PSR-A Pilica в серийное производство», в рамках которого завод получил финансирование в размере 21,7 млн злотых.

Стоит также отметить, что в 2011 г. компания PIT SA начала реализацию опытно-конструкторской работы под названием «Мобильная радиолокационная станция ПВО ближнего действия с полупроводниковым передатчиком под кодовым названием Bystra ».

В 2013 г. на демонстрационный образец огневой установки Jodek-SP была установлена новая оптико-электронная головка GOS-1 Aurora (в исходной конфигурации с камерами на правом борту и лазерным дальномером на левом, которая была изменена в ходе дальнейших работ). Огневая установка подвергнута дальнейшим испытаниям на полигоне CPSP в Устке, которые были завершены в июне 2013 г.

В 2013-2014 гг. работы были сосредоточены на изготовлении опытного образца второй огневой установки Jodek-SP и контейнерного пункта управления на шасси Jelcz 442.32. В испытаниях системы Pilica использовалась радиолокационная станция Soła, которую изначально планировалось включить в систему, но в конечном итоге этого не произошло. Полевые контрольные испытания опытных образцов элементов комплекса Pilica с участием армии прошли в октябре-ноябре 2015 г. сначала на посадочной площадке Хрчинно под Насельском (Мазовецкое воеводство), а затем на полигоне CPSP. Их положительный результат открыл путь к началу переговоров об условиях контракта на поставку.

Pilica в строю

Контракт на поставку шести батарей ЗРАК Pilica на сумму 727,7 млн злотых брутто был подписан 24 ноября 2016 г. Он предусматривал поставку 6 батарей (одной в 2018 г., двух – в 2019-2020 гг. и последних – в 2021 г.). 1 октября 2018 г. сроки были перенесены на 2019-2022 гг. Причиной стала, среди прочего, необходимость учета изменений в конструкции отдельных элементов комплекса, запрашиваемых заказчиком (Управлением противовоздушной и противоракетной обороны Инспекции родов войск Главного командования Вооруженных Сил) на этапе приемки рабочего проекта. В 2019 г. сроки поставки были перенесены еще на год, то есть на 2020-2023 гг.

Первая батарея прототипов ЗРАК Pilica была поставлена 18 декабря 2020 г. в 37-й ракетный дивизион ПВО в Белице под Сохачевом (Мазовецкое воеводство). Еще три батареи было поставлено в 2022 г.: в 35-й (Сквежина, Любушское воеводство) в марте и в 32-й (Ольшевница Старая, Мазовецкое воеводство) и 34-й (Бытом, Силезское воеводство) ракетные дивизионы ПВО в декабре. Оставшиеся две батареи были поставлены в 33-й (Гдыня, Поморское воеводство) и 36-й (Мжежино, Западно-Поморское воеводство) ракетные дивизионы ПВО в 2023 г. Тогда же был поставлен адаптированный к серийному варианту комплект в 37-й ракетный дивизион ПВО вместо опытного комплекта, поступившего в 2020 г. Все указанные дивизионы входят в состав 3-й Варшавской ракетной бригады ПВО.

Батарея ЗРАК Pilica включает (рис. 3):

● командный пункт с 10-футовым контейнером, в котором размещаются средства связи и электрогенераторы, и с удлиненной шестиместной кабиной для четырех военнослужащих, в которой размещаются пульты операторов системы управления;

● возимая РЛС ближнего действия SRL-97 (на базе израильской РЛС IAI/Elta Systems ELM-2106NG);

● шесть ракетно-артиллерийских установок ZUR-23-2SP, вооруженных спаренной 23-мм зенитной пушкой и двумя польскими зенитными ракетами Piorun или Grom с пассивным инфракрасным самонаведением, с удлиненной четырехместной кабиной для операторов;

● две транспортные машины с двухместной кабиной;

● две машины с боеприпасами с двухместной кабиной.

Всего в состав батареи входит 11 машин на шасси грузовиков Jelcz 442.32 с приводом 4х4.

Рис. 3. Батарея ЗРАК Pilica. Инфографика opisybroni.pl. Подписи к изображениям техники: Pojazd transpotrowy – транспортная машина; Pojazd amunicyjny – машина с боеприпасами; Stacja radiolokacyjna – радиолокационная станция; Stanowisko dowodzenia – командный пункт; Jednostka ogniowa – огневая установка; Ciągnik artyleryjski – артиллерийский тягач.

Максимальная дальность поражения цели спаренными 23-мм пушками составляет 2500 м, высота – до 1500 м. Конструктивные свойства установки позволяют применять ее и по легкобронированным наземным целям, и по огневым точкам на дальностях до 2000 м. Практическая скорострельность составляет 400 выстрелов в минуту с использованием обоих стволов. В боекомплект входят 23-мм бронебойно-зажигательные, фугасно-зажигательные трассирующие (HEI-T), бронебойные подкалиберные трассирующие (APDS-T) и подкалиберные трассирующие с разрушающимся сердечником (FAPDS-T) боеприпасы.

Зенитные управляемые ракеты (ЗУР) Grom могут поражать воздушные цели на максимальной дальности 5500 м и на высоте от 10 до 3500 м, а зенитные ракеты Piorun – на максимальной дальности 6500 м и на высоте от 10 до 4000 м.

Стрельба может вестись как с грунта, так и с шасси артиллерийского тягача (как непосредственно из огневой установки, так и с помощью терминала, установленного в кабине артиллерийского тягача).

ЗРАК Pilica+

4 октября 2022 г. было подписано рамочное соглашение между Агентством по вооружению и консорциумом PGZ-Pilica+[3] на поставку еще 15 батарей Pilica в конфигурации Pilica+ и на доработку 6 комплектов, заказанных по контракту 2016 г., до этого стандарта. Комплексы Pilica+ станут базовыми зенитными комплексами ПВО ВВС Польши, а их основным назначением будет дополнение зон огня ЗРК малой (Narew) и средней (Wisła) дальности на малых и очень малых высотах, а также защита ЗРК Wisła.

В конфигурации Pilica+ комплекс был дополнен пусковыми установками iLauncher с британскими ЗУР CAMM, такими же, как в ЗРК Mała Narew и Narew (по две на каждую батарею) (риc. 4). Это увеличивает дальность поражения до 25 км и делает комплекс уже не системой очень малой дальности (VSHORAD), а системой малой дальности (SHORAD). Кроме того, в комплекс внедрена новая РЛС Bystra и специальная антидроновая система.

Рис. 4. Пусковая установка iLauncher с ЗУР CAMM. Фото: Вооруженные силы Польши.

29 марта 2023 г. министр национальной обороны Мариуш Блащак утвердил исполнительный контракт между Агентством по вооружению и консорциумом PGZ-Pilica+ на сумму около 1,1 млрд злотых на поставку в 2026-2028 гг. 22 передислоцируемых РЛС Bystra производства PIT-Radwar для ЗРАК Pilica+ .

28 апреля 2023 г. был подписан контракт между польским Агентством по вооружению и MBDA UK на поставку в 2025-2029 гг. 44 ПУ iLauncher и нескольких сотен ракет CAMM и сопутствующего оборудования. Стоимость сделки – около 1,9 млрд фунтов стерлингов нетто (около 9,86 млрд злотых нетто), то есть около 12,13 млрд злотых брутто. В этот же день был подписан контракт между Агентством по вооружению и консорциумом PGZ-Pilica+ о закупке 22 комплектов (батарей) ЗРАК Pilica+ (включая учебный комплект для Учебного центра ВВС в Радоме), из которых 16 будут новыми, а 6 – это уже изготовленные или находившиеся в производстве по контракту 2016 г. ЗРАК Pilica, которые будут дополнены новыми элементами. Поставки запланированы на 2025-2029 гг. Стоимость этого контракта 2,98 млрд злотых брутто .

Каждая батарея комплекса Pilica+ будет состоять из командного пункта, двух ПУ iLauncher с 8 ЗУР CAMM на каждой на шасси автомобиля Jelcz 882.57 T21 TS DOW, шести ЗРАК ZUR-23-SP на автомобилях Jelcz 442.32, мобильной РЛС Bystra на шасси автомобиля Żubr-P разработки AMZ-Kutno S.A., автомобилей с боеприпасами на шасси Jelcz 442.32, транспортных автомобилей на шасси Jelcz 442.32 и одной системы борьбы с БПЛA C-UAS (Counter Unmanned Aerial System)[4] (рис. 5).

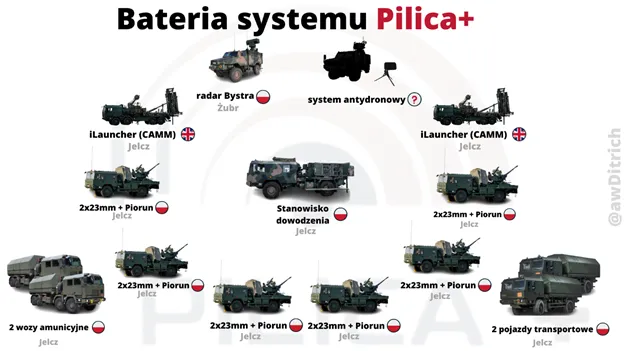

Рис. 5. Батарея ЗРАК Pilica+. Источник: Radosław Ditrich / obserwatorgospodarczy.pl. Подписи к изображениям техники: Radar Bystra – РЛС Bystra; System antydronowy – Антидроновая система; iLauncher (CAMM) – Пусковая установка iLauncher с ЗУР CAMM; Stanowisko dowodzenia – Командный пункт; 2х23-мм + Piorun – Огневая установка с 2х23-мм автоматическими зенитными пушками и ЗУР Piorun; 2 wozy amunicyine – Две машины с боеприпасами; 2 pojazdy transportowe – Два транспортных средства; Jelcz – автомобили Jelcz; Żubr-P – автомобиль Żubr-P.

Итоги и выводы

Польская наземная ПВО до недавнего времени была оснащена морально и физически устаревшими, пусть и модернизированными, советскими ЗРК и не отвечала современным требованиям. Она была неспособна бороться с баллистическими целями и лишь ограниченно способна – с дозвуковыми. Однако ныне она претерпевает революционные изменения. Пока Вооруженные силы Польши располагают только двумя батареями современных ЗРК средней дальности Patriot. Но планируется ввести в строй еще 6 батарей Patriot, 23 батареи ЗРК малой дальности Narew и 22 батареи ЗРК малой дальности/ЗРАК Pilica+ для создания многоуровневой ПВО, которая, как предполагается, позволит Польше отражать массированные атаки с воздуха.

Благодаря боевой командной системе IBCS польская Интегрированная система ПВО и ПРО (IAMD) будет сетецентричной. Все основные элементы ПВО/ПРО (кабины управления, датчики, то есть РЛС, и эффекторы (ракеты на пусковых установках) являются сетевыми ресурсами. Для стрельбы достаточно, чтобы в сети имелась необходимого качества информация о цели, и чтобы цель находилась в пределах досягаемости ракет любой пусковой установки сети. При этом можно поражать цели ракетами одного огневого подразделения, но на основании данных РЛС другого огневого подразделения.

Сетецентричность позволяет совместно использовать датчики и исполнительные устройства ЗРК с разными тактико-техническими характеристиками. Она дает возможность защитить теми же ресурсами бóльшую территорию суши, значительно повышает живучесть системы ПВО/ПРО, снижает чувствительность к потерям и ограничениям, связанным с местностью, а также позволяет гораздо более гибко управлять имеющимися ресурсами, например, используя более дешевые ракеты для борьбы с менее требовательными целями (к примеру, БПЛА).

В случае успешной реализации всех планов, о которых говорилось в статьях этого цикла, Польша станет обладательницей наиболее мощной и современной системы ПВО среди всех европейских стран НАТО и одной из самых современных систем ПВО в мире.

Помимо сетецентрической IAMD в Польше будет также функционировать так называемая органическая ПВО (Organic Air Defence / OAD) – система непосредственной ПВО сухопутных войск. В нее войдут зенитные ракетно-артиллерийские комплексы ZUR-23-2KG Jodek-G, ЗРК Poprad[5], РЛС Sola, ПЗРК Piorun и Grom. Они должны быть дополнены планируемыми к приобретению мобильными ЗРАК ближнего действия Sona, 35-мм зенитно-артиллерийскими системами Noteć, РЛС Bystra и новыми ПЗРК Piorun-NG и Grzmot (последний – с дальностью стрельбы 12 км).

В то же время модернизация польской ПВО неизбежно столкнется с несколькими серьезными проблемами.

Первая – создание новой ПВО и ПРО является крайне дорогим «удовольствием». Хватит ли у Польши на это денег с учетом перспектив тратить вместе с другими странами ЕС дополнительные средства на укрепление совместной обороны Евросоюза и на военную помощь Украине в условиях, когда США пытаются «отстраниться» от Европы и НАТО и переложить основную тяжесть поддержки ВСУ на европейцев?

Вторая проблема – это кадры. Потребуется большое количество новых хорошо подготовленных зенитных ракетчиков. Рядовых, подофицеров и отчасти младших офицеров еще можно набрать и подготовить (хотя для этого потребуется стимулирование для поступления на службу[6], деньги[7], соответствующая инфраструктура и время). Но где взять дополнительное количество старших офицеров и генералов? Они из воздуха не возникнут. Чтобы пройти путь от лейтенанта до майора, полковника или генерала и приобрести соответствующие компетенции и опыт, нужно достаточно длительное время. Добавим к этому известную демографическую проблему (снижение рождаемости). Вопрос с набором новых военнослужащих, и не только в ПВО, стоит настолько остро, что польская пресса уже задается вопросом: «Строим ли мы армию без людей?».

Третья проблема – инфраструктура. Для новых зенитно-ракетных частей потребуются новые военные городки с хорошими условиями для проживания военнослужащих, новые полигоны, склады, ремонтные центры и так далее.

Удастся ли Польше справиться со всеми этими проблемами, и насколько успешно – покажет только время.

Юрий Зверев, кандидат географических наук, директор Центра зарубежного регионоведения и страноведения Института геополитических и региональных исследований Балтийского федерального университета им. Иммануила Канта

[1] Как уже указывалась в предыдущих статьях этого цикла, программы разработки новых систем польской ПВО получили названия польских рек. Пилица – река в южной и центральной части Польши.

[2] Используются в широко известной советской зенитной установке ЗУ-23.

[3] В состав консорциума Pilica+ входят Polska Grupa Zbrojeniowa S.A/ (лидер), Zakłady Mechaniczne Tarnów S.A. (Тарнув, Малопольское воеводство), PIT-Radwar S.A. (Варшава), PCO S.A. (Варшава), Jelcz Sp. z o. o. (Ельч-Лясковице. Нижнесилезское воеводство), Mesko S.A. (Скаржиско-Каменна, Свентокшиское воеводство), Ośrodek Badawczo-Rozwojowy Centrum Techniki Morskiej S.A. (Гдыня, Поморское воеводство), Wojskowe Zakłady Uzbrojenia SA и Wojskowe Zakłady Elektroniczne SA, задачей которой является поставка, комплектация и интеграция шасси автомобиля Jelcz с пусковыми установками iLauncher, которые являются частью ракетно-артиллерийских комплексов Pilica+.

[4] Какая конкретно это будет система, пока не определено.

[5] 15 декабря 2021 г. компания PIT-Radwar (Варшава) завершила поставки для Войска Польского 79 самоходных ЗРК сверхмалой дальности Poprad. ЗРК Poprad вооружен 4 ракетами польского ПЗРК Grom (в перспективе Piorun), размещенными на шасси автомобиля AMZ-Kutno Żubr-P.

[6] Поколение Z в основном не хочет идти на военную службу. Тот же ИТ-специалист может найти работу за гораздо более высокую оплату в частном секторе и при этом быть со своей семьей, а не в нескольких десятках километров от нее, как на военной службе.

[7] Стоимость пятилетнего обучения одного кандидата в офицеры оценивается Министерством национальной обороны в 777 000 злотых.
