Досье: Модернизация польского противотанкового вооружения

/ Досье: Модернизация польского противотанкового вооружения

31 января Нидерланды, Германия и Польша подписали декларацию о создании коридора для ускоренного перемещения войск и военной техники. В Европе открыто призывают готовиться к войне с Россией. При этом в 2024 г. пройдут беспрецедентные по масштабу учения НАТО Steadfast Defender с задействованием 90 тыс. военнослужащих. На этом фоне продолжает свое активное перевооружение Польша. «Евразия.Эксперт» уже рассказывал о модернизации польских ракетных войск, артиллерии, мотопехоты и танкового парка. Главный специалист Центра геополитических исследований Балтийского региона Института геополитических и региональных исследований Балтийского федерального университета им. И. Канта Юрий Зверев продолжает серию статей материалом о новом противотанковом вооружении Польши.

По признанию польских военных аналитиков, Польша не обладает эффективной противотанковой обороной. По словам известного военного эксперта Максимилиана Дуры, «шансов остановить на границе имеющимися сейчас в Польше средствами российские бронетанковые формирования, например, такие как те, что украинцы сейчас сдерживают под Авдеевкой, нет». Поэтому модернизация противотанковой обороны является одним из приоритетов перевооружения Войска Польского. В этом материале, входящим в цикл статей о перевооружении и модернизации Вооруженных сил Польши, рассмотрены основные программы закупок Польшей новых противотанковых ракетных комплексов (ПТРК). За рамками статьи остались вертолетные противотанковые управляемые ракеты (ПТУР), о которых будет рассказано в статье, посвященной модернизации польского военного авиапарка.

Израильские «шипы» в польском арсенале


Пока самыми современными ПТРК польских Сухопутных войск являются израильские комплексы 4-го поколения Spike-LR (рис. 1). Они заменили устаревшие советские ПТУР «Малютка» и «Фагот».


Рис. 1. ПТРК Spike-LR. Фото: Старший рядовой Лукаш Кермель / 17-я Великопольская механизированная бригада.

Семейство ПТРК Spike («Шип») – одно из самых распространенных в мире. Кроме Польши эти противотанковые комплексы в разных модификациях состоят на вооружении еще 38 стран. Ракеты ПТРК Spike-LR в переносном варианте[1] запускаются из транспортно-пускового контейнера (ТПК), установленного на складной треноге. Дальность поражения цели составляет от 200 м до 4 км. Бронепробиваемость тандемной[2] кумулятивной боевой части (БЧ) составляет 700 мм стальной гомогенной брони за динамической защитой. Комплекс может работать в режиме «выстрелил-забыл» с захватом цели перед пуском[3] и в режиме «огонь, наблюдение и обновление»[4] с пуском по цели, которая не находится в прямой видимости оператора, и дальнейшим управлением по оптоволоконному каналу передачи данных. Этот ПТРК может быть еще более эффективным, если его использовать совместно с дронами-разведчиками.

К настоящему времени польскими Сухопутными войсками было получено две партии ПТРК Spike-LR – 264 переносных командно-пусковых модуля (CLU) и 2675 ПТУР в 2004-2013 гг. и дополнительно 1000 ПТУР в 2018-2021 гг. Командно-пусковые модули полностью поставлялись израильской компанией Rafael и польские компании в их производстве не участвовали. А вот ПТУР с частичной полонизацией[5] с 2007 г. производятся по лицензии компанией Mesko S.A. (Скаржиско-Каменна, Свентокшиское воеводство), принадлежащей Польской группе вооружений (PGZ). 3 августа 2023 г. был заключен новый контракт на поставку в 2023-2036 гг. еще «нескольких сотен» (по оценкам – 500-600) ракет.

Польские источники отмечают, что аэромобильные бригады имеют ПТРК Spike-LR в большом количестве, а вот в механизированных и моторизованных батальонах их сравнительно мало. И закупка дополнительного количества противотанковых ракет без поставок новых командно-пусковых модулей эту проблему не решает.

В 2023 г. ВС Польши также получили первые колесные БМП Rosomak с дистанционно управляемыми башенными системами ZSSW-30, оснащенными ПУ ПТРК Spike-LR. В будущем такими башнями с ПУ ПТРК Spike будут оснащены новые БМП Borsuk и новые тяжелые БМП CBWP. Дистанционно-управляемую башенную систему ZSSW-30 планируется интегрировать с ПТУР Spike-LR2 (рис. 2), приобретение которых было включено в соответствующие плановые документы Министерства национальной обороны. Также ракеты LR2 могут запускаться из переносных ПУ, закупленных Войском Польским вместе с ПТУР Spike-LR.


Рис. 2. ПТУР Spike-LR2. Фото: Armasuisse.

Новая ПТУР Spike-LR2, относимая к 5-му поколению, отличается меньшим весом по сравнению с ПТУР Spike-LR, но имеет увеличенную до 5,5 км (а авиационном варианте – до 10 км) максимальную дальность стрельбы. Другие ее отличительные особенности – модернизированная система наведения[6] и новые боеголовки (тандемная кумулятивная БЧ[7] и многоцелевая БЧ с контролируемым оператором подрывом[8]).

Польский завод Mesko S.A. готовится к производству ПТУР Spike-LR2, но контракт на их выпуск пока еще не подписан. Кроме того, компания Rafael планирует поручить Mesko эксклюзивно производить избранные компоненты этих ракет для всех пользователей.

Без «Джавелинов» никуда


В Войсках территориальной обороны (WOT) Войска Польского вместо ПТРК Spike-LR используются широко известные американские переносные ПТРК FGM-148 Javelin[9] (рис. 3).


Рис. 3. ПТРК Javelin. Фото: © flickr.com / U.S. Army Europe.

Они, несмотря на рекламу, уступают ПТРК Spike-LR и относятся к системам совсем другого класса с меньшей функциональностью. У ПТРК закупаемой Польшей модификации F-148F Javelin «на бумаге» примерно такая же максимальная дальность стрельбы как у Spike-LR (4 км), но в реальности из-за особенностей польских местностей она составляет менее 2 км. У ПТУР этого комплекса нет телевизионной камеры самонаведения, только тепловизионная. ПТРК Javelin нельзя использовать для стрельбы по невидимым (ненаблюдаемым) целям в режиме BLOS (вне прямой видимости), поскольку ПУ не соединена с летящей ПТУР оптоволоконным кабелем.

В Польше в качестве негатива также особо отмечали, что польская оборонная промышленность в производстве ПТРК Javelin совсем никакого участия не принимает. Впрочем, в этом плане ситуация меняется: 6 сентября 2023 г. Польская группа вооружений (PGZ) заключила соглашение о сотрудничестве с Javelin Joint Venture (JJV), совместным предприятием компаний Raytheon и Lockheed Martin. Согласно договору, в Польше будет создан завод по окончательной сборке[10] и производству компонентов системы Javelin. При этом ракеты, произведенные в Польше, будут использоваться не только польскими вооруженными силами, но и армией США. В проекте будут задействованы завод Mesko, принадлежащий PGZ, и Завод военной электроники (Wojskowe Zakłady Elektroniczne) (Зелёнка, Мазовецкое воеводство).

К числу преимуществ ПТРК Javelin относят несколько более высокую бронепробиваемость по сравнению со Spike-LR (по некоторым данным до 800 мм[11]), меньшую минимальную дальность применения (65 м), меньшее время охлаждения командно-пускового модуля CLU, более простое управление и более короткий процесс обучения расчетов.

13 мая 2020 г. был заключен контракт на поставку польским Войскам территориальной обороны 60 командно-пусковых установок (CLU) и 180 ПТУР последней серийной версии FGM-148F Javelin. Польша стала первой зарубежной страной, получившей эту модификацию. 31 января 2023 г. было подписано приложение к этому контракту, предусматривающее поставку еще 50 CLU и около 500 ракет ПТРК FGM-148F Javelin. Первые ПТРК Javelin поступили в Войска территориальной обороны в 2021 г, завершен контракт будет к 2026 г.

Польские «Пираты»


C 2014 г., «долго и мучительно», как пишут в польских СМИ, разрабатывался легкий ПТРК Pirat («Пират») (рис. 4). Процесс велся в рамках программы Pustelnik («Отшельник») консорциумом в составе: Mesko S.A. (лидер), Центр разработки и внедрения Telesystem-Mesko sp. z o.o., Военно-техническая академия и Zakład Produkcji Społecznej Gamrat sp. z o.o.

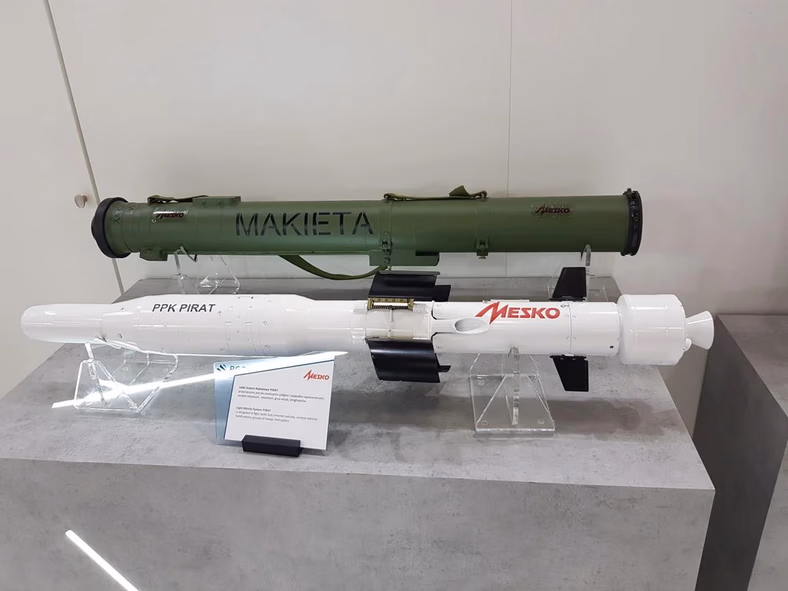

Рис. 4. ПТРК Pirat. Фото: Mesko S.A./Komputerswiat.pl

Из-за отсутствия опыта разработки такого вида вооружений консорциум был вынужден привлечь киевское ГосККБ «Луч», имеющее большой опыт в области противотанкового оружия[12]. Украинское КБ отвечало за общую конструкцию ракеты и блок рулей, Telesystem-Mesko – за лазерную полуактивную головку наведения, оптоэлектронику и автопилот (в сотрудничестве с ГосККБ «Луч»), Mesko S.A. – за боевую часть с взрывателем, стартовый и маршевый двигатели и другие агрегаты, включая ПУ, Zakład Produkcji Społecznej Gamrat – за топливо для стартовых и маршевых двигателей. Военно-техническая академия подготовила исходное тактико-техническое задание и участвовала в НИОКР по лазерной полуактивной головке наведения.

Ракета ПТРК Pirat запускается из ТПК с плеча или со специальной легкой треноги. В состав прицельного комплекса ПТРК входят дневной и круглосуточный тепловизионный прицел и лазерный подсветчик-целеуказатель. Расчет состоит из двух человек – стрелка и оператора подсветки. Стрелок выпускает ракету по принципу «выстрелил и забыл» и ищет новую цель, а оператор подсветки с помощью лазерного подсветчика-целеуказателя формирует на цели, по которой пущена ракета, точку, в которую ракета и должна попасть[13]. Могут быть использованы и любые внешние лазерные подсветчики, соответствующие стандарту НАТО STANAG 3733, например, установленные на беспилотных летательных аппаратах (БПЛА) или на разведывательных машинах[14].

В свою очередь, подсветка «Пирата» может использоваться для наведения на отраженный лазерный луч средств поражения союзников, таких как высокоточные артиллерийские боеприпасы калибра 120-мм и 155-мм, управляемые бомбы Paveway и Laser JDAM, ракеты Hellfire или высокоточные малогабаритные боеприпасы MAM-C и MAM-L, сброшенные с БПЛА Bayraktar TB2.

Максимальная дальность стрельбы ПТУР Pirat – 2,5 км. Ракета может быть запущена как по пологой траектории, так и в режиме атаки сверху. В последнем случае ПТУР на конечном участке траектории поднимается на высоту примерно 150 м и атакует цель под большим углом сверху, там, где броня наиболее тонкая. Тандемная кумулятивная боевая часть может пробить стальную гомогенную броню толщиной 550 мм за динамической защитой[15]. ПТРК также может быть использован для поражения медленно летящих или зависших вертолетов, а также опорных пунктов.

К числу преимуществ ПТРК Pirat относят его низкую стоимость – он примерно втрое дешевле американского ПТРК FGM-148 Javelin. Важное значение придается и его полонизации, которая уже в 2019 г. по основным элементам составляла внушительные 90%. Это позволяет сохранять польский бюджет в пределах границ страны, а не тратить его на иностранную продукцию. Кроме того, ПТРК Pirat уже интегрирован с дистанционно управляемым модулем вооружения производства ZM Tarnów. Поэтому его можно использовать на беспилотных[16] и пилотируемых машинах в качестве дополнительного вооружения.

Полигонные испытания ПТРК «Пират», начатые в июне 2017 г., были завершены в декабре 2021 г. Было объявлено, что комплекс готов к серийному производству. В марте 2023 г. заместитель министра национальной обороны Войцех Скуркевич подтвердил план закупки первой испытательной партии ПТУР Pirat «в ближайшем будущем». Затем планировалось начать НИОКР по новому ПТРК, полностью соответствующему широким требованиям ВС Польши, с использованием решений ПТРК Pirat.

Но на данный момент контракт на «Пираты» так и не заключен, причем, без каких-либо объяснений. Не были начаты и НИОКР по польскому ПТРК нового поколения. В связи с этим Министерство национальной обороны подвергается жесткой критике. Польская пресса пишет, что «программа Pirat – это типичный пример отсутствия интереса польской армии к решениям, разработанным промышленностью Польши». Встречаются даже утверждения, что «большинству отечественных военных образцов, в том числе «Пирату», было бы легче поступить в армию, если бы они были импортными».

«Оттокар Бжоза» против танков


Во времена существования Организации Варшавского договора в 1970-х гг. ПНР закупила в СССР около 192 боевых машин 9П133 на шасси бронированной разведывательно-дозорной машины БРДМ-2, вооруженных ПТУР 9М14П «Малютка-П». В каждой из пяти тогдашних польских танковых дивизий в составе механизированного полка дивизии имелась батарея из шести машин 9П133. Шесть механизированных дивизий (из восьми существовавших в мирное время) имели по 18–27 таких истребителей танков. На вооружении 7-й Лужицкой воздушно-десантной дивизии также имелось 18 таких машин.

В 1982 г. ПНР было закуплено девять более новых советских машин 9П148 на том же шасси БРДМ-2, вооруженных более современными ракетами 9М113 «Конкурс». Они поступили в 20-й полк противотанковой артиллерии 11-й бронекавалерийской дивизии. Закупка еще одной батареи из девяти таких боевых машин завершилась только в 1987 г., а запланированная на 1991 г. закупка еще 18 машин по известным причинам не состоялась. После расформирования в 2001 г. 20-го полка противотанковой артиллерии боевые машины 9П148 состояли на вооружении одного из дивизионов 14-го полка противотанковой артиллерии в Сувалках. В 2010 г. они были сняты с вооружения.

Ракеты «Малютка-П», для которых, в отличие от «Конкурса», в Польше были созданы предприятия по техническому обслуживанию, остались на вооружении. Но они физически устарели и престали отвечать требованием современного боя. Они способны пробивать стальную гомогенную броню толщиной около 450 мм, в то время как современные танки имеют броню толщиной от 700 до 1000 мм. Поэтому в Польше было решено создать современный самоходный истребитель танков, предназначенный для поражения бронированных целей с помощью ПТУР в любых погодных условиях, как днем, так и ночью.

В 2019 г. для этого была начата программа Ottokar-Brzoza[17], пришедшая на смену ранее закрытой программе Barakuda. В мае 2022 г. для реализации программы был образован консорциум PGZ-Ottokar, в состав которого вошли PGZ S.A. как лидер консорциума, Huta Stalowa Wola S.A. (HSW S.A.), MESKO S.A. и Wojskowe Zakłady Elektroniczne S.A. (WZE S.A.). Среди них HSW S.A. отвечает за шасси для нового истребителя танков, а также за интеграцию всей системы. MESKO S.A. и WZE S.A. будут осуществлять интеграцию и поставки ПТУР, а также участвовать в трансферте технологий, то есть, запускать их лицензионное производство.

В мае 2022 г. консорциум заключил соглашение о сотрудничестве с MBDA UK[18] по программе истребителей танков. Оно должно было позволить осуществлять проектирование и производство машин этого класса с использованием ПТУР Brimstone производства MBDA UK (максимальная дальность стрельбы – 12 км[19]).

20 июля того же года министр национальной обороны подписал рамочное соглашение о реализации программы Ottokar-Brzoza. Согласно ему, в первую очередь истребители танков Ottokar Brzoza поступят на вооружение в 14-й Сувалкский полк противотанковой артиллерии имени маршала Юзефа Пилсудского центрального подчинения (г. Сувалки), созданного 1 октября 2019 г. В настоящее время он использует ПТУР «Малютка» на БРДМ-2 и ПТУР «Спайк-LR» на переносных пусковых установках, перевозимых на БТР Rosomak-S и автомобилях Humvee. Первые опытные образцы истребителя танков предполагалось поставить в полк в 2023 г.[20], а первый батарейный огневой модуль в его составе должен был достичь боевой готовности не позднее 2025 г.

В дальнейшем планируется создать полки противотанковой артиллерии в каждой польской дивизии. Структура полков пока неизвестна, но предполагается, что в каждом из них помимо других ПТРК будет два или четыре батарейных огневых модулей истребителей танков Ottokar-Brzoza.

В сентябре 2023 г. на Международной выставке оборонной промышленности MSPO-2023 консорциум PGZ-Ottokar представил прототип нового истребителя танков. Пусковой блок с шестью[21] ПТУР размещен на шасси бронированной тактической многоцелевой машины Waran 4x4 (рис. 5). Замечу, что в начале программы в 2019 г. рассматривались только несколько различных вариантов гусеничных шасси.


Рис. 5. Самоходный истребитель танков Ottokar-Brzoza. Фото: Wojciech Kaczanowski/Defence24.pl.

Автомобиль Waran разработан компанией Huta Stalowa Wola S.A. в сотрудничестве с чешским партнером Tatra Export s.r.o. на базе чешского автомобиля Excalibur Army Patriot II (на шасси линейки Tatra Trucks T815-7M3B21.372 Force). Он собирается на заводе AUTOSAN sp. z o.o. (Санок, Подкарпатское воеводство)[22], который в 2016 г. перешел в собственность консорциума PIT-RADWAR и Huta Stalowa Wola, входящих в состав Польской группы вооружений (PGZ). Ходовую часть вместе с приводным агрегатом поставляет чешский партнер Tatra Trucks.

Хотя изначально при подписании рамочного соглашения о реализации программы Ottokar-Brzoza в качестве вооружения истребителя танков была указана ПТУР Brimstone, переговоры с различными зарубежными партнерами по поводу поставок и лицензирования производства противотанковых управляемых ракет продолжаются до сих пор.

Планируемые Польшей закупки противотанковых комплексов в случае их реализации[23] значительно повысят противотанковые возможности Войска Польского. Российским и белорусским танкистам надо это иметь в виду. И меры по противодействию новым польским ПТРК надо принимать заблаговременно. Разумеется, Союзное государство не собирается нападать на Польшу. Но даже такое оборонительное оружие, как ПТРК потенциального противника, может быть использовано не только для обороны, но и для поддержки наступления.


Юрий Зверев, главный специалист Центра геополитических исследований Балтийского региона Института геополитических и региональных исследований Балтийского федерального университета им. И. Канта


[1] Комплекс в составе пусковой установки и двух ракет переносится в двух вьюках расчетом из двух человек. Вьюк N1 с пусковой установкой и командно-пусковым блоком, вьюк N2 – с двумя ракетами в ТПК.

[2] Состоит из двух зарядов. Лидирующий заряд обеспечивает срабатывание динамической защиты, а основной заряд пробивает основную броню.

[3] В этом случае ПТУР наводится с помощью двухрежимной (дневной теле/ночной тепловизионной) головки самонаведения (ГСН).

[4] Известен также как «захват цели после пуска» (Lock-on after launch /LOAL). Наводчик может, получая изображение от ГСН ракеты, обновлять точку прицеливания во время полета ракеты по оптоволоконному каналу передачи данных. Этот режим значительно повышает вероятность и точность попадания, позволяет менять цель после стрельбы и атаковать цель, которая не видна в момент стрельбы, например, потому что она скрыта за препятствием местности (так называемый BLOS / Beyond Line of Sight).

[5] Текущая общая доля заводов Mesko S.A. в производстве ПТУР Spike-LR для польских Сухопутных войск составляет примерно 70%.

[6] Новая ГСН включает неохлаждаемый ИК-датчик и цветную телекамеру высокой четкости качества HD. Система обработки получаемого сигнала включает элементы искусственного интеллекта (AI – Artificial Intelligence – features). Она способна следить за различными типами целей (малоконтрастные, быстро скрывающиеся, в условиях плохой видимости). Ракета способна принимать целеуказание не только с системы управления огнем (СУО) своей ПУ, но и из тактической системы управления и контроля. В ГСН также используется блок инерциального наведения (IMU – Inertial Measurement Unit) для повышения точности вывода ракеты в район цели, координаты которого вводятся перед пуском. Имеется дополнительное волоконно-оптическое командное наведение (в авиационном варианте используется радиокомандное наведение).

[7] Имеет повышенную более чем на 30% бронепробиваемость (900 мм) по сравнению со Spike-LR.

[8] При выборе проникающего режима новая боеголовка может пробить армированный железобетон толщиной до 20 см и взорваться внутри конструкции. В режиме мгновенного осколочно-фугасного действия обеспечивается контролируемый разлет осколков для максимального поражения живой силы и не бронированной техники.

[9] Состоят на вооружении в 23 странах.

[10] Первая линия по производству ракет Javelin за пределами США.

[11] Надо иметь в виду, что фактические значения бронепробиваемости ПТУР засекречены и тщательно охраняются производителями, что затрудняет сравнение ракет разных ПТРК.

[12] Среди разработок КБ «Луч» ПТРК «Барьер», «Корсар», «Стугна-П» (принят на вооружение ВСУ в 2011 г.) , ПТУР «Комбат», «Альта», «Конус» и др.

[13] При необходимости в роли стрелка и оператора подсветки может выступить один военнослужащий.

[14] Системами лазерной подсветки, например, оснащены машины Bradley FIST, стандартно состоящие на вооружении в артиллерии американских бригад, или машины огневой поддержки M1131 Stryker в американских бригадах Stryker.

[15] Опционально ПТУР может быть оснащена опционально термобарической или фугасной БЧ.

[16] В конце 2021 г. успешно завершились полигонные испытания интеграции боевого сухопутного робота Perun с ПУ ПТУР Pirat.

[17] По имени Оттокара Бжозы-Бжезины, командира 1-го артиллерийского полка Польских легионов Юзефа Пилсудского в 1917-1919 гг.

[18] Британское подразделение панъевропейской компании по производству ракетных систем MBDA.

[19] У модификации Brimstone 2 – 20 км.

[20] Этого по данным открытых источников, однако, до сих пор не произошло.

[21] При заключении рамочного соглашения говорилось о восьми ПТУР на боевой машине, хотя были показана графика с боевой машиной с 12 ПТУР. Позднее были продемонстрирована компьютерная модель машины только с четырьмя ПТУР.

[22] Ранее известен прежде всего как производитель автобусов, в основном для общественного транспорта.

[23] С учетом также закупок вертолетов, вооруженных американскими ПТУР Hellfire, о чем будет рассказано в одной из последующих статей этого цикла.
